Railverlichting

Railverlichting

Wat is railverlichting?

• Een flexibele, functionele en mooie oplossing voor het verlichten van diverse ruimtes in je woning of bedrijf. Het bestaat uit een spanningsrail die op het plafond is gemonteerd, waaraan meerdere spots en/of hanglampen kunnen worden bevestigd en verplaatst.
• Railverlichting bestaat uit rails, rail onderdelen (zoals koppelingen) en railspots en rail hanglampen. Voor de meeste railspots heb je daarnaast nog een losse ledlamp nodig. Die kun je bij ons apart mee bestellen.
• De rail hoeft maar op één stroomaansluiting of voedingskabel aangesloten te worden. Hierdoor worden de mogelijkheden om een ruimte naar eigen inzicht creatief te verlichten oneindig veel groter dan wanneer een enkel lichtpunt in het plafond wordt gebruik voor alleen één plafondarmatuur.
• Snelle en eenvoudige montage en grote flexibiliteit: De verlichtingsrail kan eenvoudig worden uitgebreid en railspots kunnen makkelijk worden verplaatst. Je hebt geen ontsierende kabelgootjes nodig.
• Met onze rail en railspots maak je prachtige verlichting op elke gewenste plek. Laat je creativiteit de vrije loop en creëer een prachtig lichtontwerp!

Welke soorten railverlichting zijn er?

1-Fase Railverlichting

• Bij dit type railsysteem is de rail 36 mm breed en 18 mm hoog. Zowel de rail als de spots werken op netspanning 230V. Je hebt dus geen transformator nodig.
• De railspots hebben een platte railadapter die grotendeels in de rail verdwijnt waardoor deze nauwelijks opvallen. Dit populaire railverlichting systeem bestaat al ruim 20 jaar en wordt gebruikt in o.a. woningen, winkels, horeca en bedrijven.
• Alle railspots op de rail schakel of dim je tegelijkertijd met een gewone wandschakelaar of dimmer. Als je de railspots toch apart wilt bedienen dan heb je railspots nodig waarin je smart ledlampen plaatst die je met een draadloze schakelaar, dimmer, afstandsbediening of smartphone kunt bedienen.
• De rail is het voordeligste van de 3 systemen en er is een groot aanbod in railspots en hanglampen.



Lux Railverlichting

• Dit railsysteem heeft de smalste rail; 18 mm breed en 18 mm hoog. Zowel de rail als de spots werken op netspanning 230V. Je hebt dus geen transformator nodig.
• De railspots hebben een blokvormige railadapter die zichtbaar blijft. Dit populaire railsysteem bestaat ruim 10 jaar en wordt veel gebruikt in woningen, galeries, horeca en (kleine) bedrijven,
• Alle railspots op de rail schakel of dim je tegelijkertijd met een gewone wandschakelaar of dimmer. Als je de railspots toch apart wilt bedienen dan heb je railspots nodig waarin je smart ledlampen plaatst die je met een draadloze schakelaar, dimmer, afstandsbediening of smartphone kunt bedienen.
• Er is een redelijk aanbod in railspots en hanglampen.



3-Fase Railverlichting

• Bij dit railsysteem is de rail het meest robuust zodat er veel gewicht aan kan hangen. De afmetingen zijn groter dan van de andere systemen; breedte 33 mm en hoogte 35 mm.
• Zowel de rail als de spots werken op netspanning 230V. Je hebt dus geen transformator nodig.
• De railspots hebben een ovaalvormige railadapter met een draaiknop en hendeltje. Dit populaire railsysteem bestaat ruim 25 jaar en wordt veel gebruikt in winkels, horeca, bedrijven, musea etc.
• De railspots op de rail kan je verdelen in 3 apart te bedienen groepen als de rail tenminste ook is verbonden met 3 schakeldraden die zijn aangesloten op een wandschakelaar of dimmer. Je kan dit railsysteem overigens ook gebruiken als 1-fase of 2-fase rail. Dan heb je minder schakeldraden nodig. Je kunt de railspots ook hier apart bedienen door smart ledlampen in de railspots te plaatsen.
• Er is een groot aanbod in railspots en hanglampen.

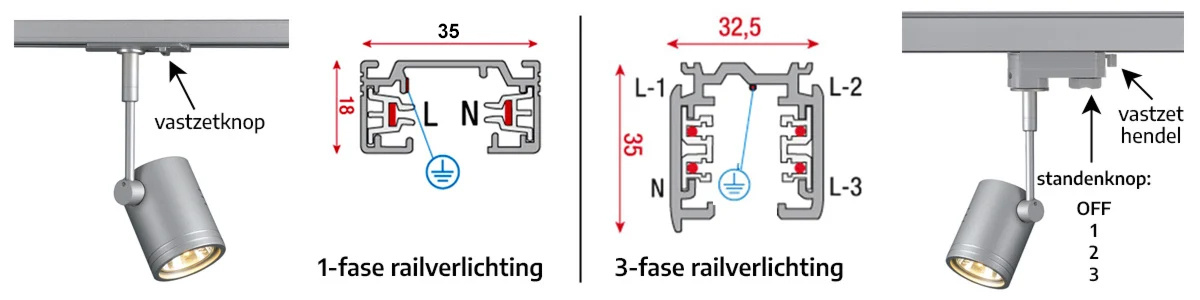

Uitgebreide informatie over railverlichting systemen

1-Fase Railverlichting

Lengte en vorm

• Er is een 1-fase rail in 1 meter en een 1-fase rail in 2 meter lengte verkrijgbaar.
• De rails kan je eventueel met een ijzerzaag op de gewenste lengte zagen.
• Het restant van het afgezaagde stuk rail kan je ook nog gebruiken.
• Met connectoren (koppelstukken) kan je de rail verlengen.
• De rail is plat; 36 mm breed en 18 mm hoog.
• Railspots 1-Fase zijn in diverse kleine en middelgrote uitvoeringen verkrijgbaar.

Bijzonderheden

• De 1-fase rail wordt geleverd inclusief een voedingsblok (zit aan begin rail) en een eindkap.
• Accessoires vind je op de pagina Rails 1-Fase en onderdelen.


Kleur

• Rails, railaccessoires en veel railarmaturen zijn verkrijgbaar in de kleuren wit, zwart en zilvergrijs.
• Sommige armaturen zijn in minder kleurvarianten beschikbaar.



Uitvoering

• Een 1-fase rail heeft interne koperen geleiders: nul, fase en aarde.
• De rail sluit je aan op 1 schakelaar of 1 dimmer.
• Een 1-fase railspot is standaard uitgerust met railadapter.


Aansluitspanning en dimmen

• De rails werkt op 230V; de interne geleiders zijn diep in de rail verborgen achter een rubber strip waardoor je de spanningvoerende delen niet met je vingers kunt aanraken.
• Het is noodzakelijk om altijd een eindkap op de rails te monteren.
• 1 geleider in de rail is de aarde.
• Alle op de rails aangesloten railarmaturen schakelen tegelijkertijd aan of uit.
• Als je de armaturen wilt dimmen, zorg er dan voor dat je alleen dezelfde soort armaturen gebruikt voorzien van een dimbare lichtbron.
• Voor 230V ledverlichting kan je het beste een universele led dimmer gebruiken.



Toepassing

• 1-fase railverlichting is alleen geschikt voor toepassing in droge ruimten binnenshuis (woning, bedrijfsruimte, winkel etc.)
• Het systeem is niet geschikt voor de badkamer of buitenshuis.


Installatie

• 1-fase rails kunnen op het plafond en (afhankelijk van de toe te passen railspots) op de wand worden gemonteerd.
• De rails moeten strak tegen een vlakke ondergrond worden geschroefd zodat de koppelingen goed op hun plaats blijven zitten.
• In de rug (achterkant) van de rails zitten op regelmatige afstand schroefgaten waardoor schroeven kunnen worden aangebracht die je vervolgens in de ondergrond vastdraait.
• Met de 1-Fase Rail Voeding of een connector met voeding sluit je de 1-Fase Rail aan op de installatiedraden die uit de plafonddoos komen.
• Het is ook mogelijk om een los snoer op de 1-Fase Rail Voeding aan te sluiten door aan de zijkant van de voeding een uitsparing te maken.
• De railspots met een platte adapter met draaiknop zijn eenvoudig op de rail te plaatsen: Druk de spot in de rail (referentielijn op spot en rail moeten aan dezelfde zijde zitten) en draai de knop op de spot een kwartslag waardoor het armatuur in de rail vast zit.
• De railspots met een ingebouwde trafo plaats je dwars op de rail. Daarna draai je het armatuur een kwartslag.

Lux Railverlichting

Lengte en vorm

• Lux Rails zijn in diverse lengtes verkrijgbaar.
• De rails kan je eventueel met een ijzerzaagje op de gewenste lengte zagen.
• Het restant van het afgezaagde stuk rail kan je ook nog gebruiken.
• Met verbinders (koppelstukken) kan je de rail verlengen en een hoek of een splitsing maken.
• De rail is compact; met 18 mm breed en 18 mm hoog is het de meest slanke rail uit ons assortiment.
• Lux Railspots zijn in diverse kleine en middelgrote uitvoeringen verkrijgbaar.



Bijzonderheden

• De Lux rail wordt geleverd zonder voedingsblok en eindkap. Bestel die apart mee.
• Accessoires vind je op de pagina Lux rails en onderdelen.


Kleur

• Rails, railaccessoires en de meeste railspots zijn verkrijgbaar in de kleuren wit, zwart en zilvergrijs.
• Een aantal artikelen is in minder kleurvarianten beschikbaar.



Uitvoering

• De Lux rail heeft interne koperen geleiders: nul, fase en aarde.
• De rail sluit je aan op één schakelaar of één dimmer waarmee je alle spots tegelijkertijd bedient.
• Een Lux railspot is standaard uitgerust met een railadapter voor directe montage in de rail.


Aansluitspanning en dimmen

• De rails werkt op 230V; de geleiders zitten in de rail verborgen achter een rubber strip waardoor je de spanning voerende delen niet met je vingers kunt aanraken.
• Het is noodzakelijk om altijd een eindkap op de rails te monteren.
• Eén geleider in de rail is de aarde.
• Alle op de rails aangesloten railarmaturen schakelen tegelijkertijd aan of uit.
• Als je de armaturen wilt dimmen, zorg er dan voor dat je armaturen gebruikt met dezelfde soort dimbare led lampen.
• Voor dimbare led spots kan je het beste onze universele led dimmer gebruiken.

Toepassing

• Lux railverlichting is, net als alle andere railverlichting, alleen geschikt voor toepassing in een droge ruimte binnenshuis (woonkamer, kantoor, winkel, restaurant e.d.)
• Het systeem is dus niet geschikt voor gebruik in een badkamer of onder een afdak buitenshuis.


Installatie

• Lux rails kunnen op het plafond en (afhankelijk van het type railspot) op de wand worden gemonteerd.
• De rails moeten strak tegen een vlakke ondergrond worden geschroefd zodat de verbinders goed op hun plaats blijven.
• In de rug (achterzijde) van de rails zitten op regelmatige afstand schroefgaten waardoor schroeven kunnen worden aangebracht die je vervolgens in de ondergrond vastdraait.
• Met de Lux Rail Eindvoeding, Middenvoeding of Kabelvoeding sluit je de rail aan op de installatiedraden die uit de plafonddoos komen.
• Het is mogelijk om een los snoer op de voeding aan te sluiten door aan de zijkant van de voeding een uitsparing te maken.
• Railspot en pendeladapter zijn eenvoudig op de rail te plaatsen: in de handleiding die bij de artikelen wordt meegeleverd staat uitgelegd hoe dit moet.

3-Fase Railverlichting

Lengte en vorm

• Er is een 3-fase rail in 1 meter en een 3-fase rail in 2 meter lengte verkrijgbaar.
• De rail kan je eventueel met een ijzerzaag op de gewenste lengte zagen.
• Het restant van het afgezaagde stuk rail kan je ook nog gebruiken.
• Met connectoren (koppelstukken) kan je de rail verlengen.
• De rail is 33 mm breed en 35 mm hoog (17 mm hoger dan de 1-fase rail).
• Railspots 3-Fase zijn in diverse kleine en middelgrote uitvoeringen verkrijgbaar.


Bijzonderheden

• De 3-fase rail wordt geleverd zonder een voedingsblok (zit aan begin rail) en een eindkap.
• Accessoires vind je op de pagina Rails 3-Fase en onderdelen.


Kleur

• Rails, railaccessoires en veel railarmaturen zijn verkrijgbaar in de kleuren wit, zwart en zilvergrijs.
• Sommige armaturen zijn in minder kleurvarianten beschikbaar.



Uitvoering

• Een 3-fase rail heeft interne koperen geleiders: nul, fase-1, fase-2, fase-3 en aarde.
• De rail sluit je aan op maximaal 3 schakelaar of 3 dimmers of een combinatie daarvan.
• Een 3-fase railspot is standaard uitgerust met een 3-fase railadapter.


Aansluitspanning en dimmen

• De 3-fase rail werkt op 230V; de interne geleiders zijn diep in de rail verborgen achter een rubber strip waardoor je de spanningvoerende delen niet met je vingers kunt aanraken.
• Het is noodzakelijk om altijd een eindkap op de rails te monteren.
• De op de rails aangesloten spots of hanglampen kan je verdelen in 3 groepen. Per groep kan je een schakelaar of dimmer aansluiten.
• Als je de armaturen op en bepaalde groep wilt dimmen, zorg er dan voor dat je alleen armaturen gebruikt voorzien van dezelfde dimbare lichtbron (bijvoorbeeld een LED lamp GU10 dimbaar).
• Voor 230V ledverlichting kan je het beste een universele led dimmer gebruiken.

Toepassing

• 3-fase railverlichting is alleen geschikt voor toepassing in een droge ruimte binnenshuis.
• Het systeem is niet geschikt voor de badkamer of buitenshuis.


Installatie

• 3-fase rails kunnen op het plafond en (afhankelijk van de toe te passen railspots) op de wand worden gemonteerd.
• De rails moeten strak tegen een vlakke ondergrond worden geschroefd zodat de koppelingen goed op hun plaats blijven zitten.
• In de rug (achterkant) van de rails zitten op regelmatige afstand schroefgaten waardoor schroeven kunnen worden aangebracht die je vervolgens in de ondergrond vastdraait.
• 3-fase rails kunnen ook hangend aan het plafond worden gemonteerd. Gebruik hiervoor de 3-fase rail ophangkit 1 (staalkabel) en de 3-fase rail ophangkit 2 (staalkabel met voedingskabel) voor het aansluiten van de rail op de netspanning.
• Het is ook mogelijk om de rails op te hangen met een 3-fase rail beugel in combinatie met een elders gekochte staalkabel (van voldoende stevigheid).
• Met de 3-Fase Rail Voeding, Flex Verbinder of T-Verbinder sluit je de 3-Fase Rail aan op de installatiedraden die uit de plafonddoos komen.
• Het is ook mogelijk om een los snoer op de 3-Fase Rail Voeding aan te sluiten door aan de zijkant van de voeding een uitsparing te maken.
• De railspot is eenvoudig te plaatsen: Druk de spot in de rail en draai het hendeltje een kwart slag zodat de spot vast zit. Draai nu de ronde knop op de gewenste stand: OFF, 1, 2 of 3. Deze stand correspondeert met de aangesloten fase. Zet je bijvoorbeeld een aantal railspots op stand 1, dan worden deze allemaal tegelijkertijd in- of uitgeschakeld met de op de rail aangesloten schakelaar 1.
